防污隔断阀概述：

HS41X-16-A型防污隔断阀用于防止生活饮用水管道发生回流污染的装置，防止饮用水回流污染的阀门，一符合生活饮用水的卫生。

产品结构：

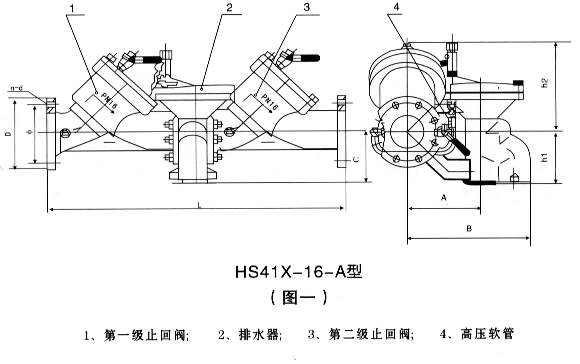

HS41X-A型安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与***级止回阀进口端连接。***、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为多重止回密封串联组成。（如下图所示）：

工作原理：
HS41X-16普通型防污隔断阀为多重止回密封串联而成，当其中有一只密封破坏时，另二只还起密封作用，防止回流。但三只止回密封同时破坏后，就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其他也能起到防止回流污染的作用。
（1）正常供水：
①清洁市政生活水从***级止回阀经过排水器到第二级止回阀出口向用户供水，***级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而阁膜下腔与***级止回阀出口(第二级止回阀进口)相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防止隔断阀正常供水;
②当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态。
c。如进口压力下降，共前后压差下降到一定值时，弹簧推动阀瓣向上，排水器又开启泄压，泄压到与进口压力恢复一定压差时，排水器又关闭。
（2）密封失灵时：
防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无滲漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生滲漏，地二级止回阀之前压力升高，造成排水器个膜上下压力并减小，排水器打开，排水泄压;此时，如***级止回阀同时密封被破坏，有于第二级止回阀倒流回的高压水已泄压减压，故不会倒流地一级止会阀。
（3）如供水过程中供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进真空腔，从而防止产生虹吸倒流现象。

技术参数：

使用压力:1.6Mpa
使用介质:水
介质温度:<=60℃

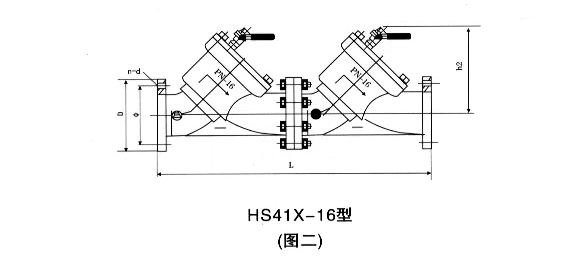

主要外形及安装尺寸：

安装要求及示意图：

①防污隔断阀须水平安装，安装地点环境应清洁，有足够的维护空间，安全排水器或（空气隔阻器）出口离地面主度大于300mm，并不被水或杂物所淹没。

②安装地域应设排水设施。

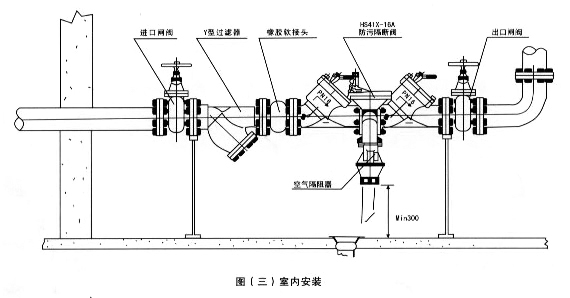

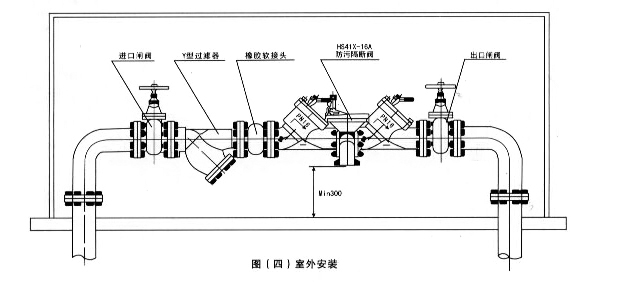

③阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。其示意图如下：（图三 图四）

安装部位：

①自来水管网接入用户的接户管水表后面

②生活用水管道上接出非生活用水和排污管，安装于接出管起端。

③生活饮用水水箱的进水管上（水箱底部进水时）。

④生活饮用水管道上串联加压泵时安装于泵吸水管上。
