400X流量控制阀工作原理,巨诚水力阀提供选型报价

2021-08-05

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。400X流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。400X流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。


400X流量控制阀选型：

可根据管道等径选用，可根据***流量和阀门的流量范围选用。

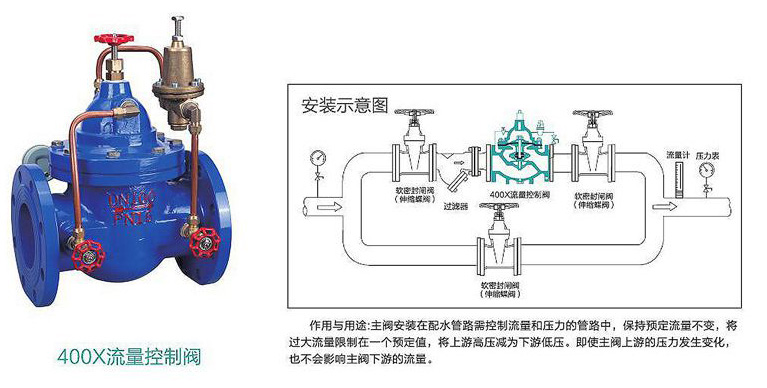

流量控制阀又称400X流量控制阀，是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。

400X流量控制阀主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	出口可调压力(MPa)	压力特性 △P2P1	流量特性 △P2P1	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	P2×8%	P2×15%	水	0-80
1.6	2.4	1.76	0.10-1.2	P2×10%	P2×20%
2.5	3.75	2.75	0.15-1.6	P2×12%	P2×25%

400X流量控制阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

400X流量控制阀主要外形尺寸：

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	L	F1	F	H1	H
20	150	136	292	247	342
25	160	136	292	247	342
32	180	136	292	247	342
40	200	155	330	278	395
50	203	155	330	278	395
65	216	165	350	298	405
80	241	175	365	313	430
100	292	195	410	350	510
125	330	220	455	365	560
150	356	230	475	420	585
200	495	255	530	450	675
250	622	300	623	470	730
300	698	340	700	490	760
350	787	415	840	526	840
400	914	430	880	570	910
450	978	430	880	570	910
