600X电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。600X水力电动控制阀利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。600X水力电动控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

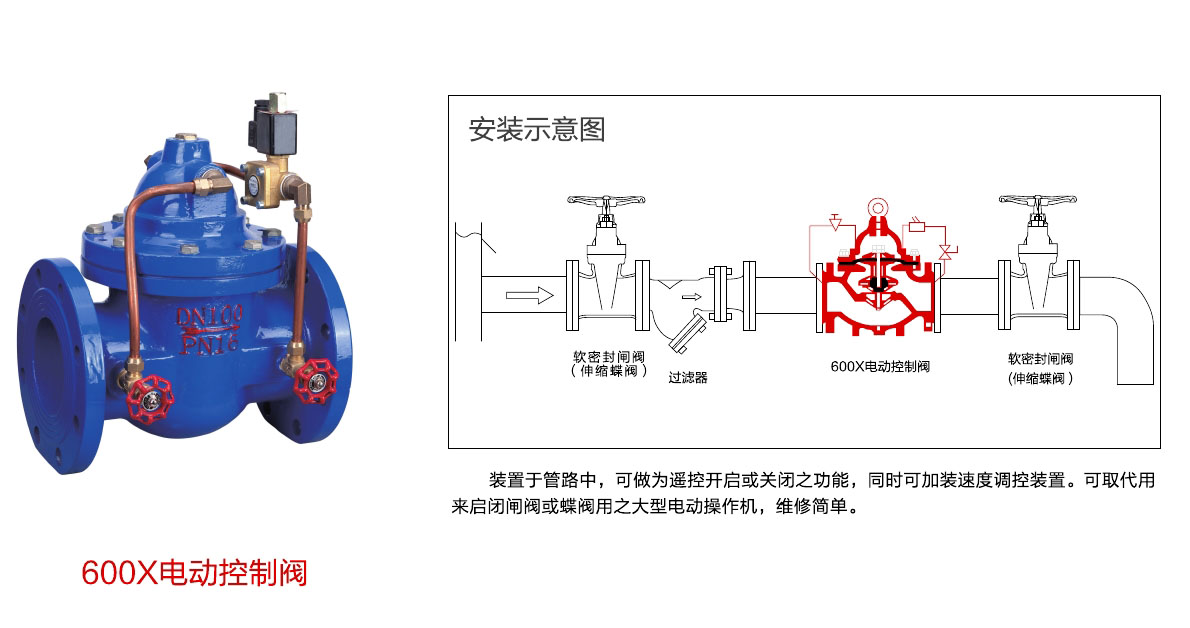

600X电动控制阀原理构造：

水力控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。导阀随介质的液位和压力的变化而动作，由于导阀种类很多，可以单独使用或几个组合使用，就可以使主阀获得对水位和水压及流量等进行单独和复合调节的功能。但主阀阀体类似截止阀，阀门全开时，其压力损失比其他阀门要大得多，且各个开度损失系数越是与全闭状态接近，越是剧增，阀门口径越大就越显著。

具有上述特性的阀门，在接近阀瓣的动作加速，易发生水锤的冲击，接近全闭时，阀门动作越缓慢越好，于是可在阀瓣上设置节流装置。另外先导阀的节流和动作部分要尽量避免设置特小口径的孔口，以免堵塞。必要时要加过滤网，定期检修及设置旁通管路。水力控制阀分隔膜型和活塞型两类，工作原理相同，都是以上下游压力差为动力，有导阀控制，使隔膜（活塞）液压式差动操作，完全由水力自动调节，从而使主阀阀瓣完全开启或完全关闭或处于调节状态。

当进入隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时，作用在阀瓣低部和隔膜下方的压力值就大于上方的压力值，从而将主阀阀瓣推到完全开启的位置：当进入隔膜（活塞）上方控制室内的压力值处于入口压力与出口以来中间时，主阀阀瓣就处于调节状态，其调节位置取决于导管系统中的针阀和导阀的联合控制作用。

导阀可以通过下游压力的变化而开大或关小其自身的小阀口，从而改变隔膜（活塞）上方控制室的压力值，控制主阀阀瓣的调节位置。可用于生活给水、消防系统及工业给水系统。

当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。

600X电动控制阀主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

600X电动控制阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

600X电动控制阀主要连接尺寸

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	194	136	342	250	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	194	136	342	250	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	194	136	342	250	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	240	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	240	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	255	255	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	280	280	175	430	315	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	332	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	375	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	408	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	485	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	550	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	630	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	735	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	788	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	850	460	1070	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	905	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	970	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1050	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1135	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48
