BFDZ701X液力自动阀工作原理和基本参数介绍

连接形式法兰
主体材料铸钢／铸铁／不锈钢
结构形式蝶式
公称通径１５０-１６００（mm）
适用介质清水／污水
压力范围１.０-２.５（Mpa）
适用温度８０（℃）

BFDZ701X液力自动阀主要零部件材料

零件名称	阀体	蝶板	阀杆	填料	密封圈
材料	灰铸铁、铸钢	灰铸铁、铸钢、球墨铸铁	不锈钢	聚四氟乙烯	丁腈橡胶

BFDZ701X液力自动阀主要功能：

液力自动阀可用于离心水泵出口，具有截流止回、轻载启泵、消除水锤和流量调节等功能，可有效保护水泵和管网设备安全；阀门开度即可现场观察，有可远程数字显示，同时，还可输出4—20mA直流电流供计算机集中控制使用。
技术特点：
阻力小：采用换向阀控制技术，大阀板开启度高，阻力小，阻力系数0.3—1.1；
体积小：阀体采用蝶式结构，体积只有同口径多功能水利控制阀的1/3—1/5；
重量轻：重量只有多功能水利控制阀的1/3—1/5；
寿命长：采用斜置密封幅，具有密封面磨损自动补偿功能，使用寿命大幅延长；
自动控制：阀门与水泵通过管内介质连锁，泵阀联动，无需人工干预，泵开阀开，泵停阀闭；
节能降耗：利用介质压力驱动，无需外接动力，节能降耗；
密封良好：采用软硬组合双重密封技术，有效解决了大口径阀门的密封难题，可长期确保“0”泄漏；
启闭轻松：大阀板采用偏心结构，摩擦力矩小，启闭轻松；
维修方便：控制系统零部件均外于阀体外面，调试简单，维修方便，可在线检修。

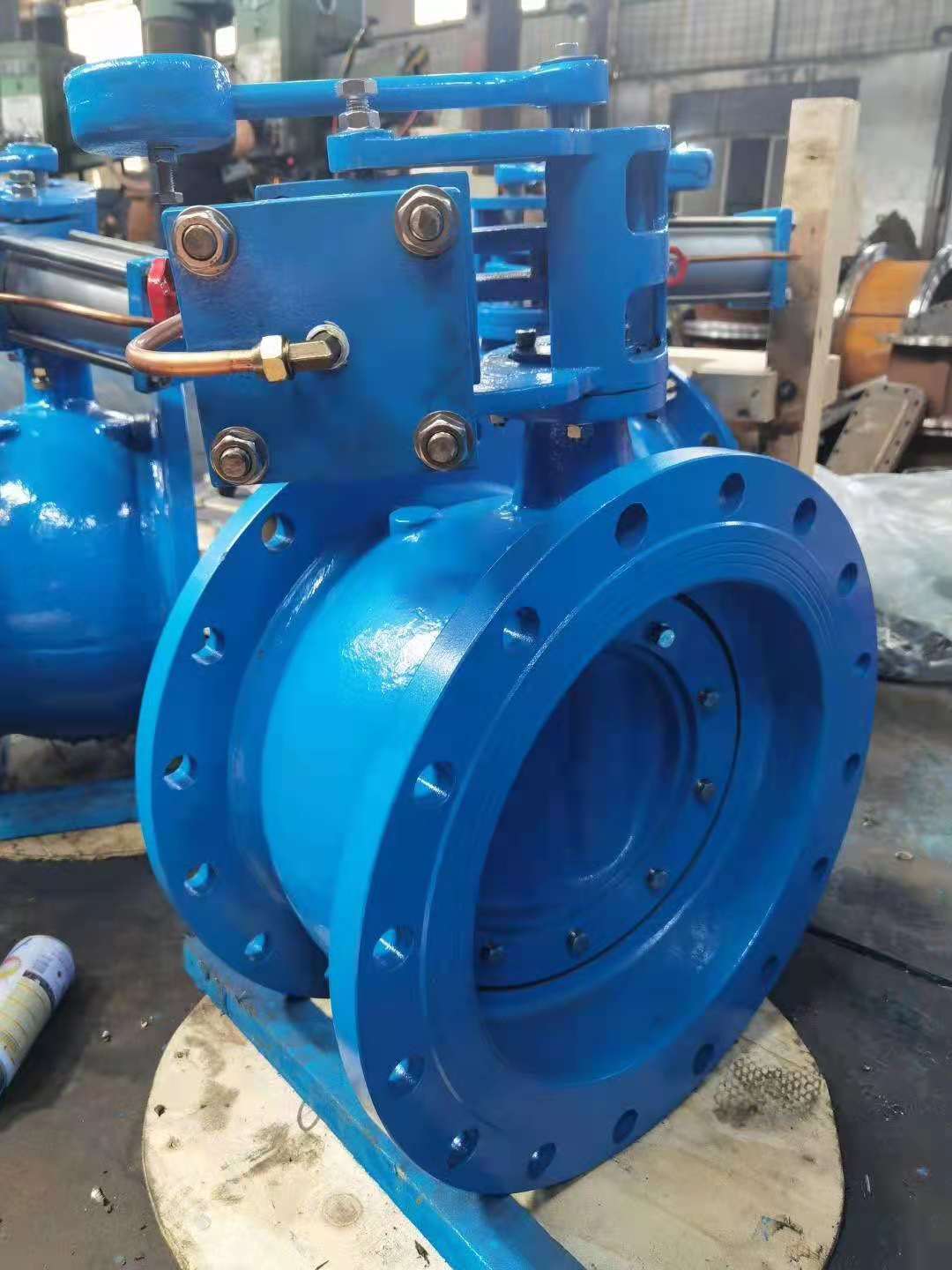

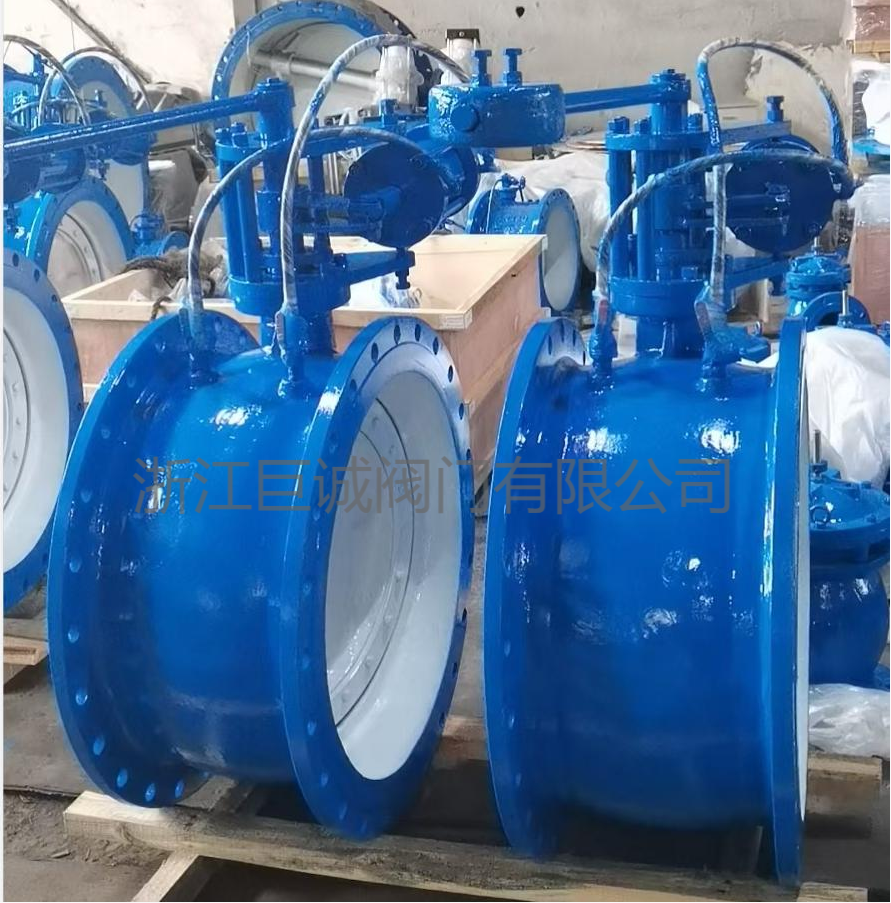

BFDZ701X液力自动阀实物图
