一、产品介绍

电动调流阀是一种控制阀。它可调节或控制流量而没有任何操作限制,使用独特的设计方式,可消除水力能量,而没有一般控制阀的气蚀和震动问题。

电动调流阀之所以可消除能量,乃是利用多喷孔的结构,水经由各个喷孔喷出并相互碰撞。此设计会使所有喷出的水柱在阀中心线上相互冲击,此水柱的相互冲击会使速度能量完全消失。

为了使所有喷出的水柱能集中相互冲击,必须使各点压力或速度水头保持在每一喷孔前达到一致。在直流型电动调流阀中,是利用阀体外壳和内导流筒形成一个圆环形通道，使介质在阀腔内作流线型运动,以保持各点压力一致。

电动调流阀之所以可将震动减少,主要在于采用了先进的设计技术在喷嘴之前将速度水头损失降低,同时为避免气蚀现象造成机件损坏,特将此气蚀现象集中在套筒中心,并由水包围着,此时水中的气泡会很不稳定并且在水中破裂,但不会在阀壁上破裂,如此可消除噪音、震动,避免阀的损坏。

电动调流调压阀

二、控制特点

没有背压的需求、没有气蚀指数的限制、没有启动速度的限制,当有需要时可采用低水头损失型,可直接排放至大气中。

目前大部分的给水系统设施都将使用远程监控系统(PLC) 。此套系统可由遥远的地方以时间模组进行监控、协调并操作送配水管路系统。

要使远程监控系统发挥理想功能很重要的因素就是在于压力调节和流量控制阀的操作。对于这些遥控的控制阀而言,最重要的是使其能在任何状况下均能稳固操作,且任何操作方式都不会造成阀体和系统的损害。

尤其当有高压差产生时,标准的旋转型或球型控制阀有一定程度的操作限制。电动调流阀由于其稳定的水力操作原理可克服这些限制。它可在任何可能的操作参数、***的水流状态下,没有任何的震动,甚至在出口有负压的情况下,也能操作。

电动调流阀是***型的控制阀,它可单独地操作或成为大型远程监控系统的一部分,为使送配管路系统安全没有任何问题,电动调流阀是***的选择。

电动调流调压阀 LHS941X

三、其它特点

1、旋转式驱动方式,可减少束缚。

2、主阀体采用整体铸造，形成光滑的流线型流道。

3、不锈钢套筒,内部有旋转臂和旋转轴。

4、经过设计和测试,可在负压的情况下操作,甚至在主阀全开的情况下,亦可有令人满意的操作。

5、可提供短系列与其它控制阀门相近的尺寸。

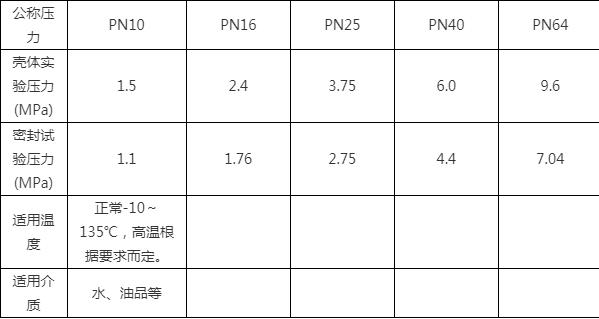

四、主要技术性能

五、压损系数K全开位置的压损系数K值

全开时的压头损失:△P=K·ρ/2·V

公式中: △P为压头损失,单位Pa。V为流速,单位m/s。K为压损系数。ρ为密度,单位Kg/m。

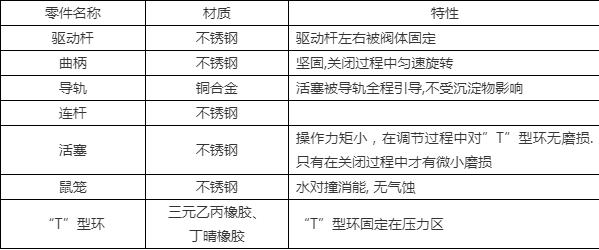

六、零件及特性

八、注意事项

1.建议阀前直管长度至少为3～5倍阀门的口径,,下游直管长度至少为5～10倍阀门的口径。

2.作放空阀时,如直接排空,应加强法兰;如不直接排空,应在下游提供一吸气口。

3.阀门的全开和全关位出厂已调试好，电装的具体功能请详见电装说明书。

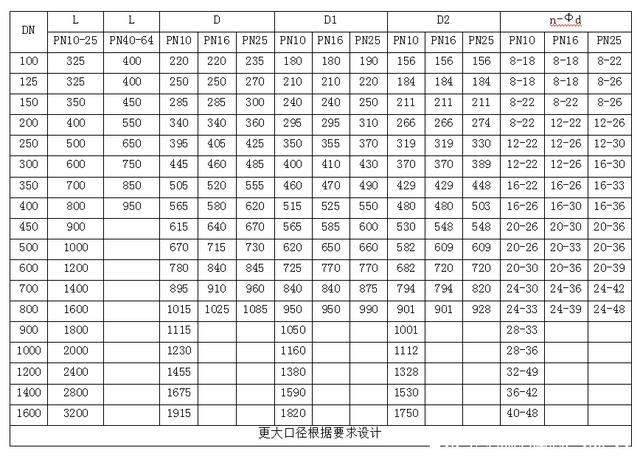

九、主要外形尺寸

十、应用示例

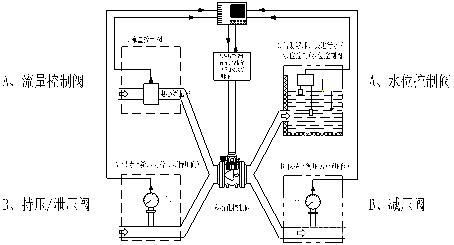

1.下图代表四种控制方式

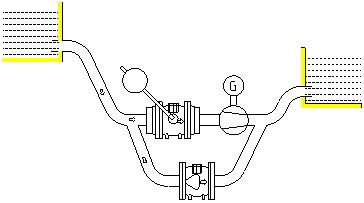

2、用于水轮机的进口启闭和旁通控制。

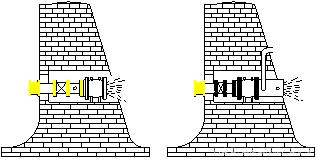

3、用于水坝底部的出口控制。

4、用作污水处理厂活性污泥池单级压缩机的爆气管道中的空气流量控制阀。

5、用作水库供水阀。
