HH49X-10P-DN700不锈钢缓闭蝶式止回阀
产品说明
HH49X-10P-DN700不锈钢缓闭蝶式止回阀简介:
HH49X蝶式消声缓闭止回阀主要用于净水、源木、污水、海水等介质的供、排水管道上,安装在水泵出口处,用以截断介质的回流,消除破坏性的水锤,保护管道、水泵的安全运行。
其主要特点如下:1.体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2.缓闭系统性能优良,不受管道中介质的影响,阀瓣先速关后缓闭,可防止破坏性水锤。3.橡胶软密封,封闭性能好,耐磨损,使用寿命长。4.橡胶缓冲,启闭平稳,无振动,无噪音。5.比老式止回阀六阻小,有明显的节能效果
HH49X-10P-DN700不锈钢缓闭蝶式止回阀安装:
1.消声缓闭止回阀可以水平安装(箭头平行水平地面),也可以垂直安装(箭头与水平地面垂直方向),一般DN大于400的zui好采用水平方向安装
2.安装前应对管道进行清洗,对闪光灯全面检查,确保无损之后再装入管路,装入时注意箭头所指方向与介质运行方向一致
3.在该阀的进口处应安装过滤器,出口处要安装一台蝶阀或闸阀,以便于该阀门及其它设备维修
4.在坚固法兰连接螺栓时,应注意对称均匀坚固。
HH49X-10P-DN700不锈钢缓闭蝶式止回阀主要零件材料:
零件名称 | 阀体 | 阀瓣 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
材料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈橡胶 |
HH49X-10P-DN700不锈钢缓闭蝶式止回阀主要技术参数:
型号 | 公称压力(MPa) | 强度试验压力(MPa) | 密封压力(MPa) | 适用温度(℃) | 适用介质 | 缓闭时间 |
HH46X | 1.0 | 1.5 | 1.1 | ≤80 | 海水 | ≤60秒 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |
HH49X-10P-DN700不锈钢缓闭蝶式止回阀主要连接和外形尺寸:
公称压力 | 公称通径 | 尺寸(mm) | 公称压力 | 公称通径 | 尺寸(mm) | ||||
L | H | H1 | L | H | H1 | ||||
1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 |

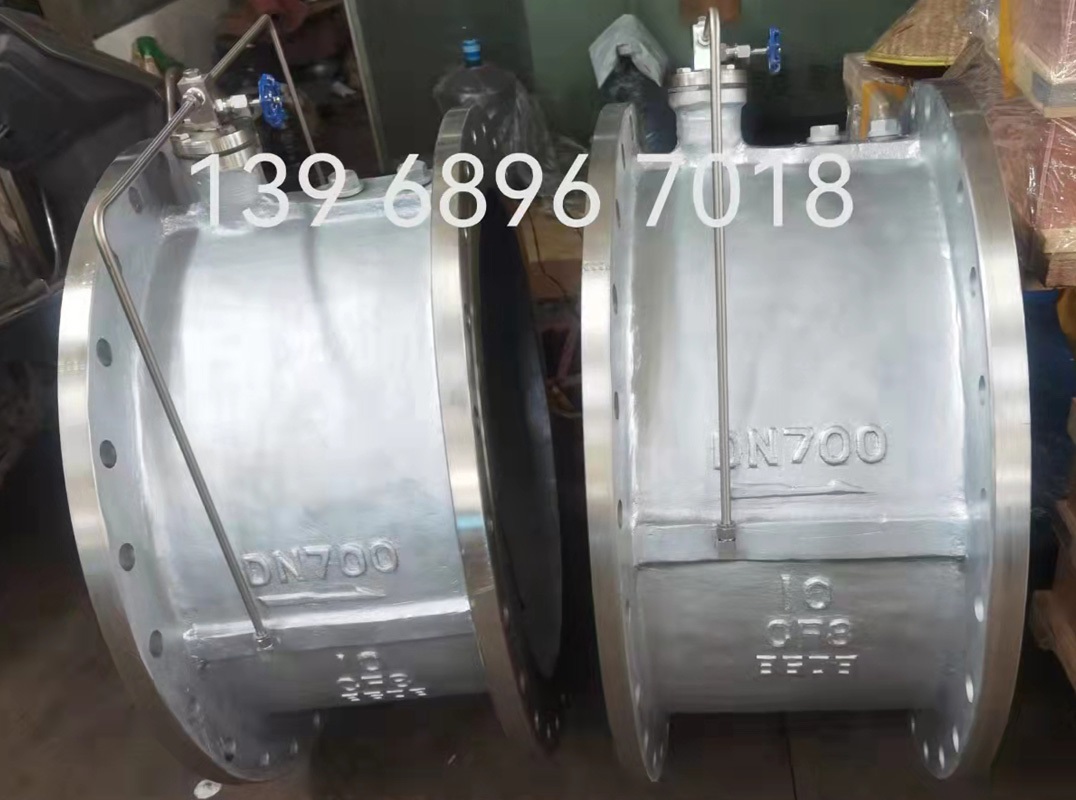

HH49X-10P-DN700不锈钢缓闭蝶式止回阀车间现场图片
