一、BFDG7M43HR管力控制阀产品概述：

BFDG7M43HX管力阀由上下碳钢、铸铁阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、调节型、污水型、回水低压型等四种规格，以满足不同客户不同工况的需求。

二、BFDG7M43HR管力控制阀工作原理：

我公司工程技术人员参照国内外同类型的先进产品进行设计，吸收微阻缓闭止回阀、液控止回蝶阀、多功能水力控制阀的基础上研制而成，是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。

BFDG7M43HR管力控制阀外形尺寸

外形尺寸（mm）
口径（DN）	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L	267	292	330	356	381	406	432	457	508	610	660	711	811	960

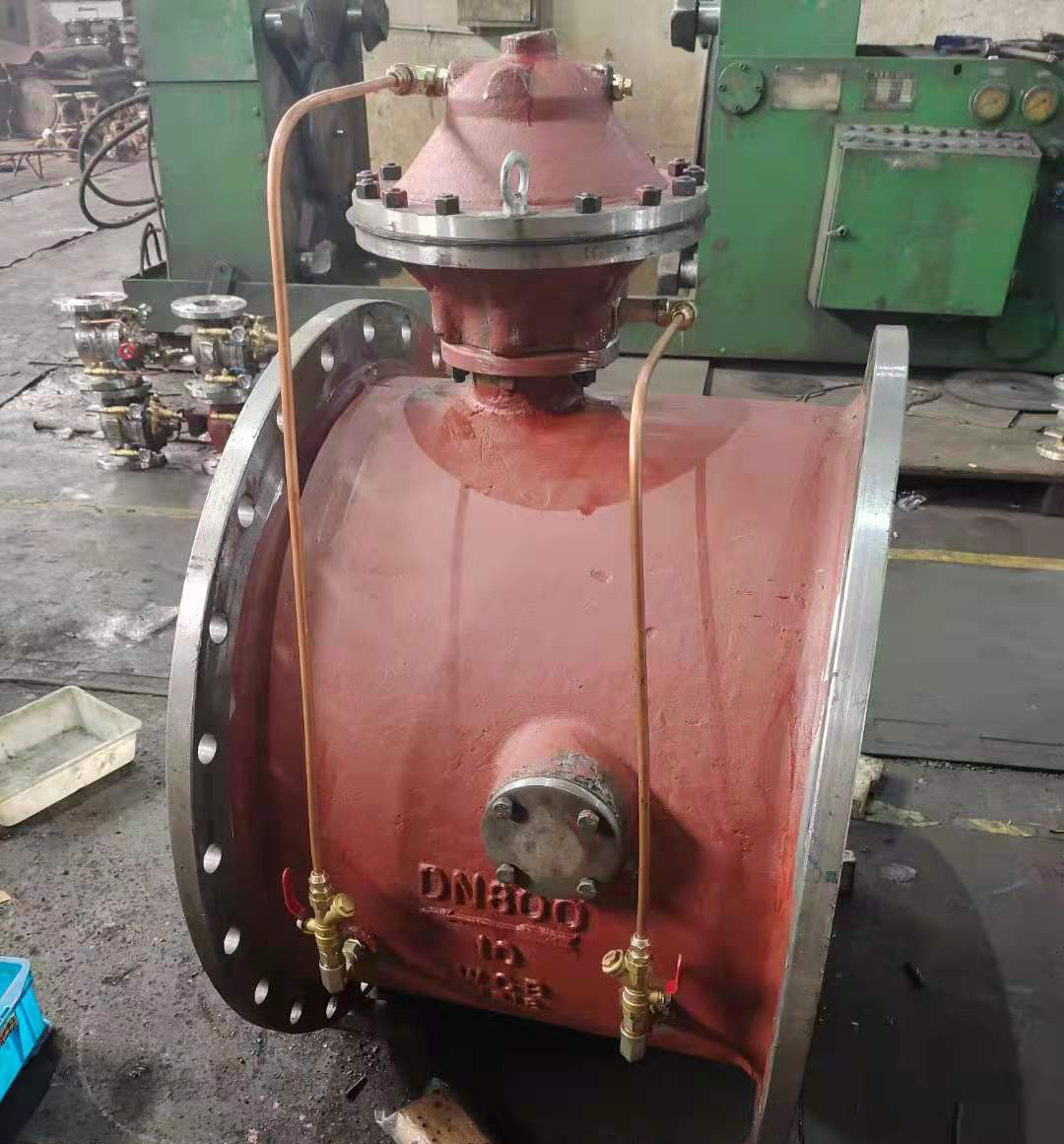

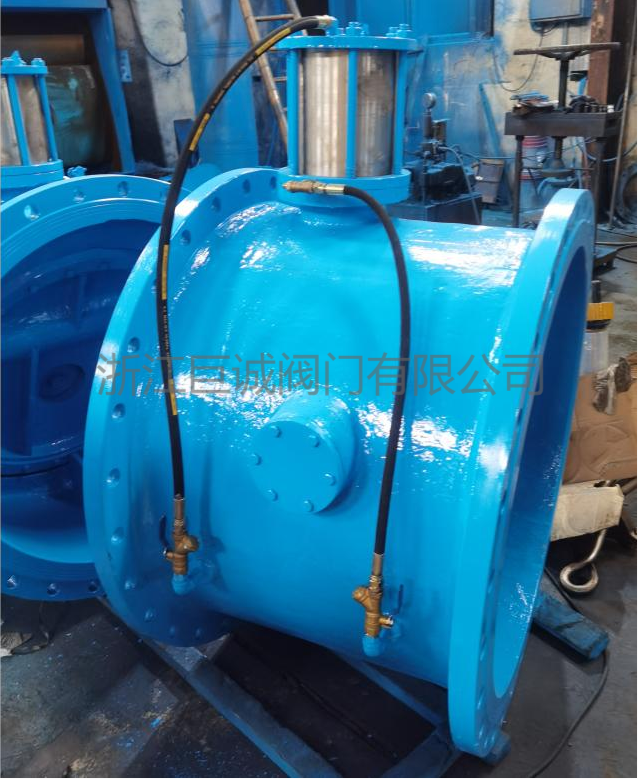

BFDG7M43HR管力控制阀产品实物图
