多功能斜板阀DM/H745X/膜片式多功能斜板阀/DM745X多功能斜板阀/HD745X多功能斜板阀安装在市政、建筑、钢铁、冶金、石油、化工、食品、医药、电站、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求和节能要求。

HD745X多功能斜板阀特点：

1、多功能斜板阀安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，动作联锁，不会产生误动作。
2、无需人工操作控制，当水泵启、闭时，利用阀门前、后介质压力差为驱动力，使阀门自动按照水泵操作规程的要求动作。
3、多功能斜板阀无需专业调试。阀门动作不受液体高差和出水压力以及水泵流量变化的影响，适应范围广。
4、基本无需维修，寿命长。 5、节能效果明显，流阻近似蝶阀。
6、结构长度短，重量轻，安装及在线维修方便。

HD745X多功能斜板阀技术参数：

公称压力	1.0MPa、1.6MPa、2.5MPa
公称通径	DN150-DN1200
zui低动作压力	0.05MPa
适用介质	原水、清水、污水、油品
适用温度	0～80℃
缓闭时间	10～120S（可调节）
水锤峰值	≤1.5倍水泵出口额定压力
水泵zui高反转速度	≤1.2倍水泵额定转速
阻力损失	接近普通蝶阀
膜片疲劳弯曲	200万次无破损

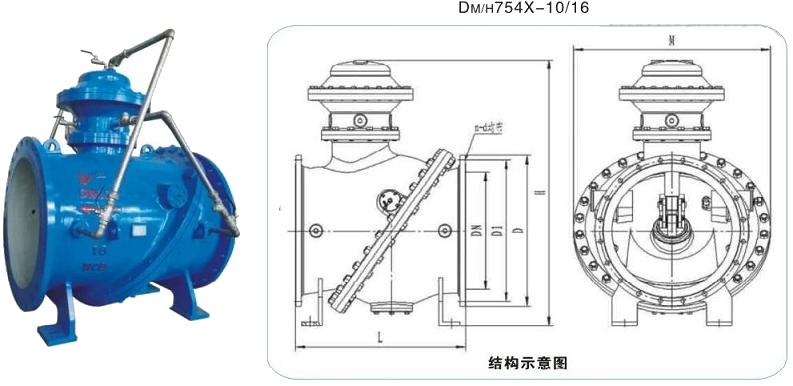

HD745X多功能斜板阀主要结构尺寸和外形连接尺寸：

公称压力MPa	L			M			H			D			D1			N-d
公称压力MPa	1.0	1.6	2.5	1.0	1.6	2.5	1.0	1.6	2.5	1.0	1.6	2.5	1.0	1.6	2.5	1.0	1.6	2.5
DN200	320	360	400	320	320	320	450	450	450	340	340	360	295	295	310	8-22	12-22	12-22
DN250	430	430	450	380	380	380	550	550	550	395	405	425	350	350	370	12-22	12-26	12-30
DN300	535	550	550	420	420	420	635	635	635	445	460	485	400	410	430	12-22	12-26	16-22
DN350	570	580	600	490	490	490	750	750	750	505	525	555	460	470	490	16-22	16-26	16-33
DN400	600	650	700	580	580	580	820	820	820	565	580	620	515	525	550	16-26	16-30	16-36
DN450	690	740	760	625	625	625	930	930	930	615	640	670	565	585	600	20-26	20-26	20-26
DN500	760	810	850	700	700	700	1132	1132	1132	670	715	780	620	650	660	20-26	20-33	20-36
DN600	880	880	950	825	825	825	1365	1365	1365	735	840	845	725	770	770	20-36	20-36	20-36
DN700	990	900		960	960		1375	1375		895	910		840	840		24-30	24-36
DN800	1100	1200		1045	1045		1553	1553		1015	1025		950	950		24-33	24-39
DN900	1280	1320		1238	1238		1770	1770		1115	1125		1050	1050		28-33	28-39
DN1000	1420	1420		1360	1360		1970	1970		1230	1255		1160	1170		28-36	28-42
DN1200	1650	1700		1650	1650		2360	2360		1455	1485		1380	1390		32-39	32-48

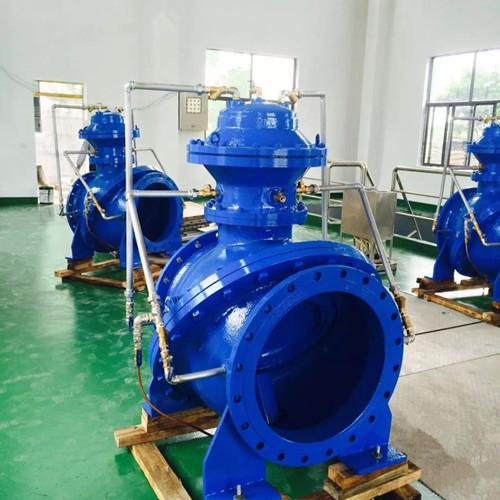

DM745X多功能斜板阀法兰多功能斜板阀 HD745X多功能斜板阀产品效果图
