BFDG7M41HR-16C-DN800管力阀

所属类别：管力阀
产品名称：BFDG7M41HR-16C-DN800管力阀
产品标签：DN700管力阀,DN600管力阀,DN500管力阀
更新时间：2021-11-11 10:05:56
访问统计：824次

产品说明

管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统。管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能；在产品类型上，公司开发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同工况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等的输送系统，是当前国内外结构新颖、性能优良、运行可靠的泵站新型控制设备。

特点

（1）本阀门由上下碳钢阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。

（2）工作原理：当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。

应用工况

在泥沙和杂物较多的一些工况（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊工况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。
主要技术参数

公称通径DN(mm)	适用温度℃	适用介质	流阻系数	低工作压力(Mpa)
DN150-DN2000	0-80	泥污、污水油品、海水	0.3-1.1	≥0.1
关阀时间(可调)	开阀时间(可调)	结构长度标准	法兰标准	泄漏量
快关1-3秒慢关5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

主要零件材料

零件名称	阀体	阀心	阀轴	密封面	填料
材料名称	球墨铸铁	球墨铸铁	不锈钢	丁腈橡胶	O型密封圈
	碳钢	碳钢	不锈铁
	不锈钢	不锈钢

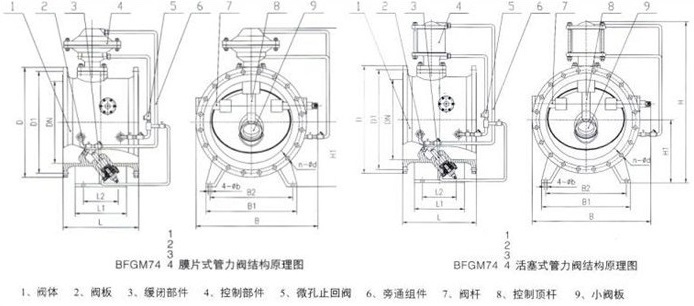

主要外形尺寸

公称通径	长度	外形尺寸（参考值）								连接尺寸（标准值）
公称通径	长度	外形尺寸（参考值）								1.6 Mpa			2.5 Mpa
毫米	L	L1	L2	H	H1	B	B1	B2	n-b	D	D1	n-d	D	D1	n-d
200	190			520		355				340	295	12-22	360	310	12-26
250	250			580		420				405	355	12-26	425	370	12-30
300	270			710		490				460	410	12-26	485	430	16-30
350	290			770		560				520	470	16-26	555	490	16-33
400	406			830		625				580	525	16-30	620	550	16-36
450	432			870		685				640	585	20-30	670	600	20-36
500	457			930		720				715	650	20-33	730	660	20-36
600	508			1090		910				840	770	20-36	845	770	20-39
700	610	300	240	1260	520	1050	760	650	4-30	910	840	24-36	960	875	24-42
800	660	360	220	1440	600	1170	820	720	4-30	1025	950	24-39	1085	990	24-48
900	711	420	300	1535	650	1315	950	820	4-30	1125	1050	28-39	1185	1090	28-48
1000	811	460	350	1750	700	1460	1040	900	4-36	1255	1170	28-42	1320	1210	28-55
1200	850	500	410	1960	800	1580	1240	1070	4-36	1485	1390	32-48	1530	1420	32-55
1400	950	620	500	2250	900	1900	1400	1250	4-36	1685	1590	36-48	1755	1640	36-60
1600	1100	750	600	2500	1020	2100	1520	1300	4-36	1930	1820	40-55	1975	1860	40-60
1800	1200	850	680	2820	1150	2400	1620	1400	4-36	2130	2020	44-56	2195	2070	44-68
2000	1300	980	820	3150	1250	2750	1800	1550	4-48	2345	2230	48-60	2415	2280	48-68
